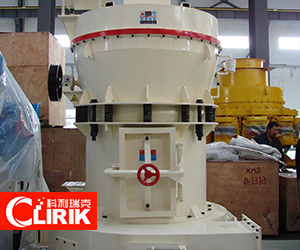

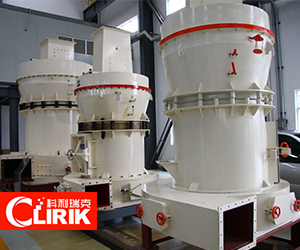

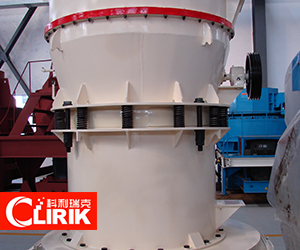

高壓雷門磨的結構組成：
超細磨粉機全套配置包括錘式破碎機、斗式提升機、儲料倉、震動給料機、微粉磨主機、變頻分級機、雙聯旋風集粉器、脈沖除塵系統、高壓風機、空氣壓縮機、電器控制系統。
高壓雷門磨工作中應注意的事項：
1、雷蒙磨粉機在使用過程當中，應有固定人員負責看管，操作人員必須具備一定的技術水平。磨粉機在安裝前對操作人員必須進行必要的技術培訓，使之了解磨粉機的原理性能，熟悉操作規程。
2、為使雷蒙磨粉機正常，應制定設備“設備保養安全操作制度”方能保證磨機長期安全運行，同時要有必要的檢修工具以及潤滑脂和相應的配件。
3、雷蒙磨粉機使用一段時間后，應進行檢修，同時對磨輥磨環鏟刀等易損件進行檢修更換處理，磨輥裝置在使用前后對連接螺栓螺母應進行仔細檢查，看是否有松動現象，潤滑油脂是否加足。
4、磨輥裝置使用時間超過500小時左右重新更換磨輥時，對輥套內的各滾動軸承必須進行清洗，對損壞件應及時更換。
高壓雷蒙磨整機結構是由主機、分析機、管道裝置、鼓風機，根據用戶需要可以配備破碎機、提升機、電磁振動給料機、電控電機等組成。高壓雷蒙磨工作時首先將大塊物料經破碎后由提升機送入儲料倉，再由電磁振動給料機均勻地送入主機研磨室，進入磨室的物料被鏟刀鏟起，進入磨輥與環之間被碾壓搓碎，風機將風吹入磨室內，吹起粉末帶入分析機內，進行分選，達不到細度的又落研磨室重唐，合格細粉則隨氣流進入成品旋風集粉器，細粉與空氣分離后從卸料口排出即為成品，而空氣從上端回風管返回風機內，風路是循環的，并且是在負壓狀態下流動。 在超粉磨機的研磨室內因被研磨物料有一定的含水量，研磨時，會產生一定的熱量導致水氣蒸發，以及整機各管道法蘭連接密封不嚴密使外界氣體被吸入，使循環氣流風量增加，為保證磨機在負壓狀態下正常工作，所增加的氣流量通過風機與主機間的余氣管排入布袋除塵器，被凈化后排入氣中。
高壓雷門磨的性能特點：
1、雷蒙磨粉機的成品粉子細度均勻，通篩率99%，這是其它磨粉設備難以具備的。
2、雷蒙磨粉機的電氣系統采用集中控制，磨粉車間基本可實現無人作業，并且維修方面。
3、雷蒙磨粉機的重要部件均采用優質鋼材，耐磨件均采用高性能耐磨材料，整機耐磨性能高，運行可靠。
4、雷蒙磨粉機是立體結構，占地面積小，成套性強,從塊料到成品粉子獨立自成一個生產體系。
5、雷蒙磨粉機的機傳動裝置采用密閉齒輪箱和帶輪，傳動平穩，運行可靠。
技術參數：
| 型號Model | 磨輥個數 | 磨輥尺寸(R×H)mm | 磨環內徑和高度 | 大進料粒度 | 成品粒度 | 產量(t/h) | 外形尺寸 |
|---|---|---|---|---|---|---|---|
| YGM75 | 3 | 260×150 | 780×150 | 15 | 0.613-0.033 | 1-3 | 3×3.5×5.1 |
| YGM85 | 3 | 270×140 | 830×140 | 20 | 0.613-0.033 | 1.2-4 | 3×4.1×5.2 |
| YGM95 | 4 | 310×170 | 950×170 | 25 | 0.613-0.033 | 2.1-5.6 | 7.1×5.9×7.9 |
| YGM130 | 5 | 410×210 | 1280×210 | 30 | 0.613-0.033 | 2.5-9.5 | 7.9×8.0×9.7 |
